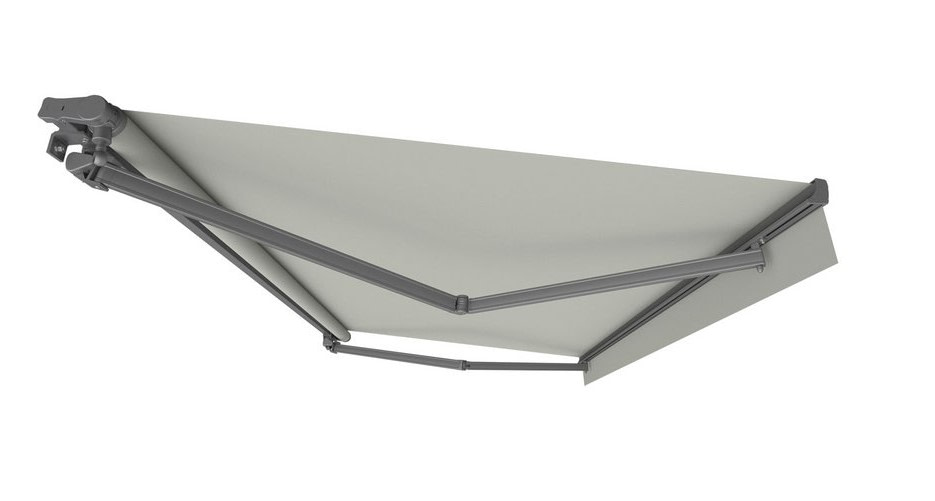

Terassimarkiisi Apollo Swingline moottorilla - 300 x 150 cm

Tuotetiedot

Kestävä ja elegantti

Tyylikkäästi viimeistelty muotoilu takaa että Swingline-markiisi näyttää elegantilta, kestävyydestä tinkimättä. Vakio rungonvärit valkoinen, harmaa tai antrasiitti sopivat yleensä kaikkiin käyttötarkoituksiin, mutta markiisin runko voidaan myös maalata mihin tahansa RAL värikartan sävyyn, asiakkaan toiveiden tai kohteen arkkitehtuurin mukaisesti.

Mittojen mukaan

Swingline terassimarkiisia on saatavilla kapeista 1250 mm markiisista – suuriin 17,25 metrin sarjoihin. Yhden Swingline terassimarkiisin maksimileveys on 7000mm, ja maksimiulottumaa markiisilla saadaan 3500mm. Ps. Pienet leveydet rajoittavat myös markiisin ulottumamittaa, esim. leveys 1900mm – maksimiulottuma 2500mm. Kapeat ja kuitenkin suuremmalla ulottumalla valmistetut terassimarkiisit valmistetaan ristikkäisnivelillä.

Rungon käyttöikä yleensä noin 20 vuotta

Swingline-markiisin kaikki osat ovat äärimmäisen korroosion kestäviä – rungon käyttöikä onkin yleensä noin 20 vuotta! Alumiiniset osat ovat kromatisoituja, ruuvit ja mutterit oat ruostumatonta terästä.

Markiisikankaan vaihtoväli yleensä n. 10 vuotta

Itse markiisikangas on myös huippulaatuista ja kankaallekin myönnetään 5 vuoden takuu ompelulle ja kankaan värinpitävyydelle. Markiisikangaskuoseja on yli 100 erilaista. Markiisirungon kestävyyden ansiosta kangas on vaihdettavissa; markiisikankaan vaihtoväli yleensä n. 10 vuotta.

Käytettävyys

Swingline-terassimarkiisi on käytettävissä helposti veivillä, moottorilla tai jopa tuuli- ja aurinkoautomatiikalla.

Kiinnitys

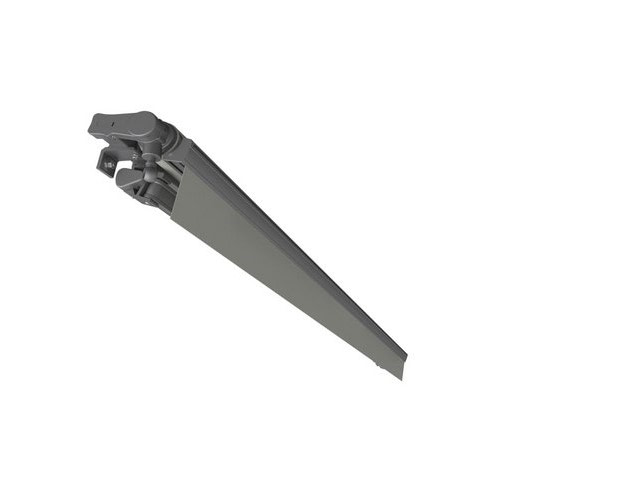

Swingline markiisi voidaan kiinnittää lujasta 40mm runkoputkesta useilla eri tavoilla. Kohteisiin, joissa tarvitaan paljon ulottumaa mutta käytettävissä on vain vähän leveyttä, voidaan Swinline terassimarkiisi toteuttaa päällekkäisnivelillä.
Lisävarusteina Swingline terassimarkiisiin saatavana runkoa suojaava kateprofiili, laskeutumiskulman muuttoa helpottava kaltevuuskulmansäätö veivillä.

Rungon sävyt

Valkoinen RAL 9010, Harmaa RAL 9006, Antrasiitti harmaa RAL 7016.

Jos vakioväreistä ei löydy sopivaa vaihtoehtoa, voi rungon värin valita yli 200 väriä sisältävästä RAL-värikartasta.

Lataa markiisin ostajan opas.

Mitä markiisin ostajan tulisi tietää?
Miten saavuttaa onnistunut lopputulos?

Laadukas markiisi tuo omistajalleen silmäniloa ja tukee kodin optimaalista lämmönsäätelyä. Laadimme oppaan, jotta voit huomioida kaikki oleelliset tekijät markiisin hankinnassa.

Myös asiantuntijamme auttavat sinua mielellään – suunnittelusta toteutukseen.

Tekniset tiedot

Maksimileveys:

Maksimileveys yksiosaisena: 7 000 mm
Maksimileveys 2-osaisena: 14 000 mm
Maksimileveys 3-osaisena: 17 250 mm

Ulottuma / Minimileveys:* päälleikkäis-nivelvarsilla / normaalisti vierekkäisillä nivelvarsilla

1500 mm min. lev. 1250* mm / norm. min.lev. 1900 mm
2000 mm min. lev. 1500* mm / norm. min.lev. 2400 mm
2500 mm min. lev. 1750* mm / norm. min.lev. 2900 mm
3000 mm min. lev. 2000* mm / norm. min.lev. 3400 mm
3500 mm min. lev 2100* mm / norm. min.lev. 3800 mm

Asennuskaltevuuskulma:
5° – 60° seinä- tai kattokannakkeella
5° – 30° päällekkäis nivelvarsilla* seinä- tai kattokannakkeella
Suositeltu kaltevuuskulma vähintään 15°, jotta vesi ei jää markiisin päälle.
Otathan huomioon minimi-kaltevuuskulman jos markiisia käytetään sadesuojana.

Huom! Markiisin asennuskorkeuteen vaikuttaa kaltevuuskulma sekä markiisin ulottuma

Suositeltava asennuskorkeus minimikaltevuuskulmalla 15°
Ulottumalla 1500 mm => asennuskorkeus väh. 2750 mm
Ulottumalla 2000 mm => asennuskorkeus väh. 2900 mm
Ulottumalla 2500 mm => asennuskorkeus väh. 3000 mm
Ulottumalla 3000 mm => asennuskorkeus väh. 3150 mm
Ulottumalla 3500 mm => asennuskorkeus väh. 3250 mm

Kaltevuuden säätö on yksinkertaista. Kaltevuuden säätöosat ovat valettua alumiinia. Saatavana lisävarusteena kaltevuuskulmansäätö veivillä.
Mitoittaessa on hyvä tietää kiinnityspaikat / kantava rakenne.

Rakenne

Nivelvarsi – terassimarkiisin ydin osa

Apollo-Swingline nivelessä on kaksi murtolujaa teräskaapelia.
Erikoisvahvuuden ansiosta nivelvarsille taataan vähintään 25 000 liikettä.

Riiputuspaino per nivelvarsi:

F = suurin sallittu paino nivelvarren päässä (arvo per nivelvarsi)
Ulottuma / arvo (F)
1500 mm; 72 kg => 144 kg / 2 nivelvarrella
2000 mm; 54 kg => 105 kg / 2 nivelvarrella
2500 mm; 43 kg => 86 kg / 2 nivelvarrella
3000 mm; 36 kg => 72 kg / 2 nivelvarrella
3500 mm; 39 kg => 78 kg / 2 nivelvarrella

Työntöpaino per nivelvarsipari:

F = suurin sallittu työntövoima nivelvarren päässä (arvo per nivelvarsipari)
Ulottuma / arvo (F)
1500 mm; 51 kg
2000 mm; 56 kg
2500 mm; 74 kg
3000 mm; 78 kg
3500 mm 84 kg

Tuuliluokka

Standardin DIN EN 13561 mukaisesti
Luokitus välillä 0-3
1500 mm; 3 (tuulennopeus 11-13 m/s)
2000 mm; 3 (tuulennopeus 11-13 m/s)
2500 mm; 3 (tuulennopeus 11-13 m/s)
3000 mm; 2 (tuulennopeus 8-10 m/s)
3500 mm; 2 (tuulennopeus 8-10 m/s)

Apollo Swingline – tekniset kuvat (.pdf)
