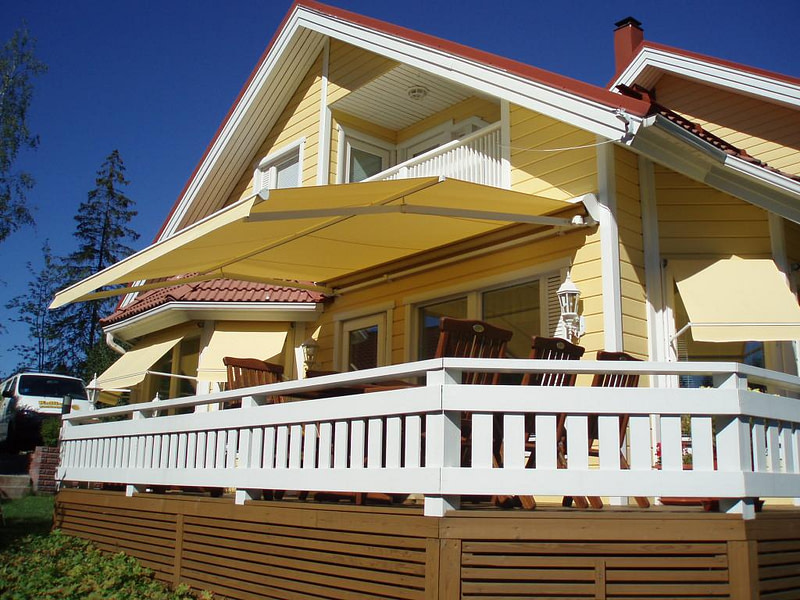

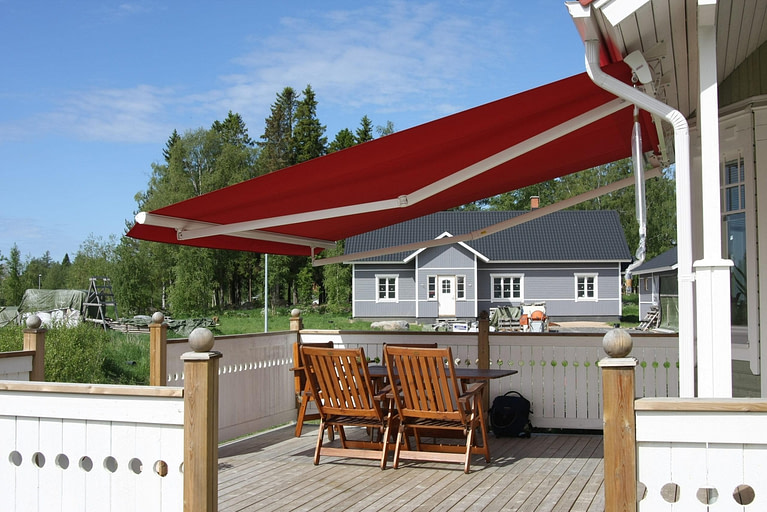

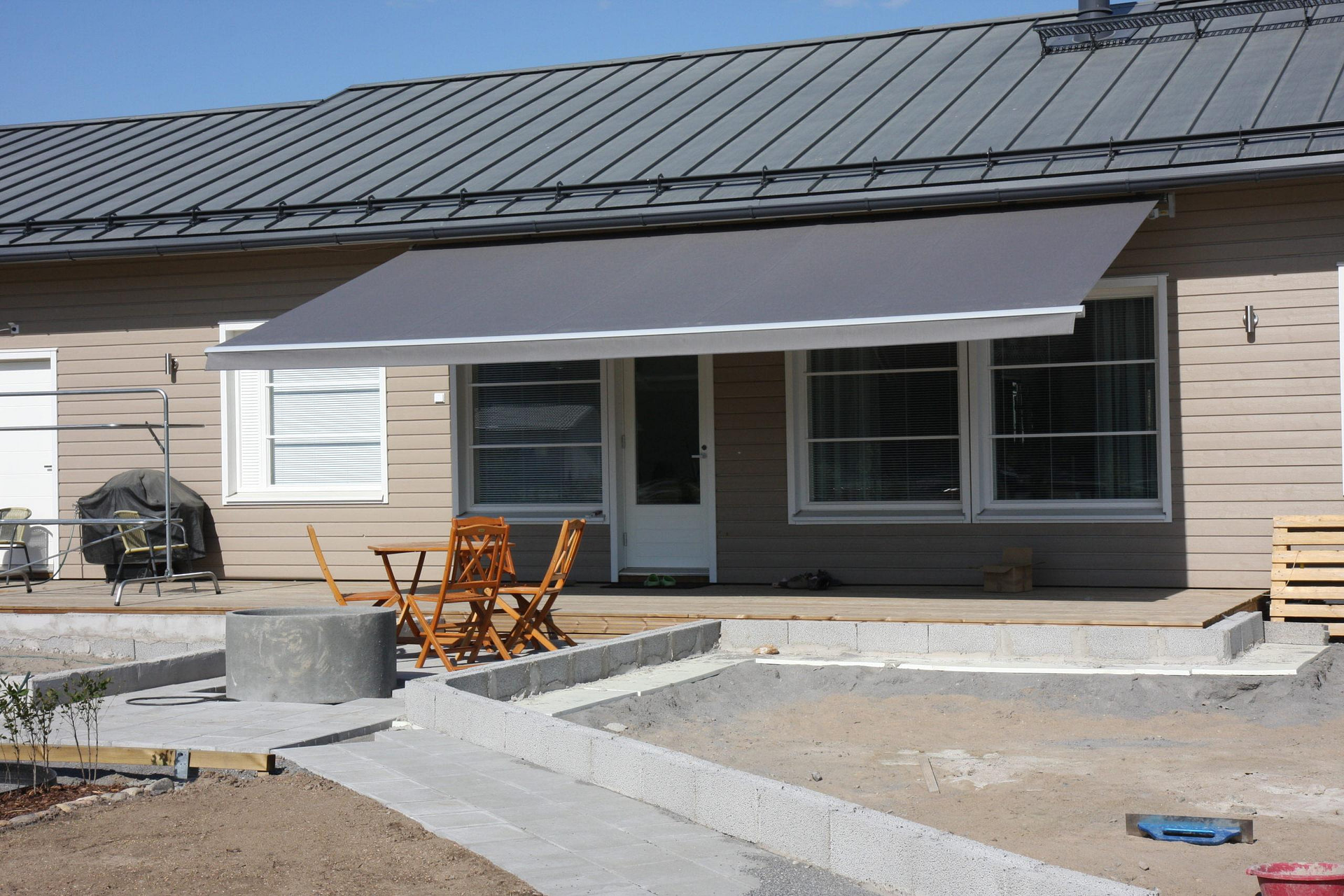

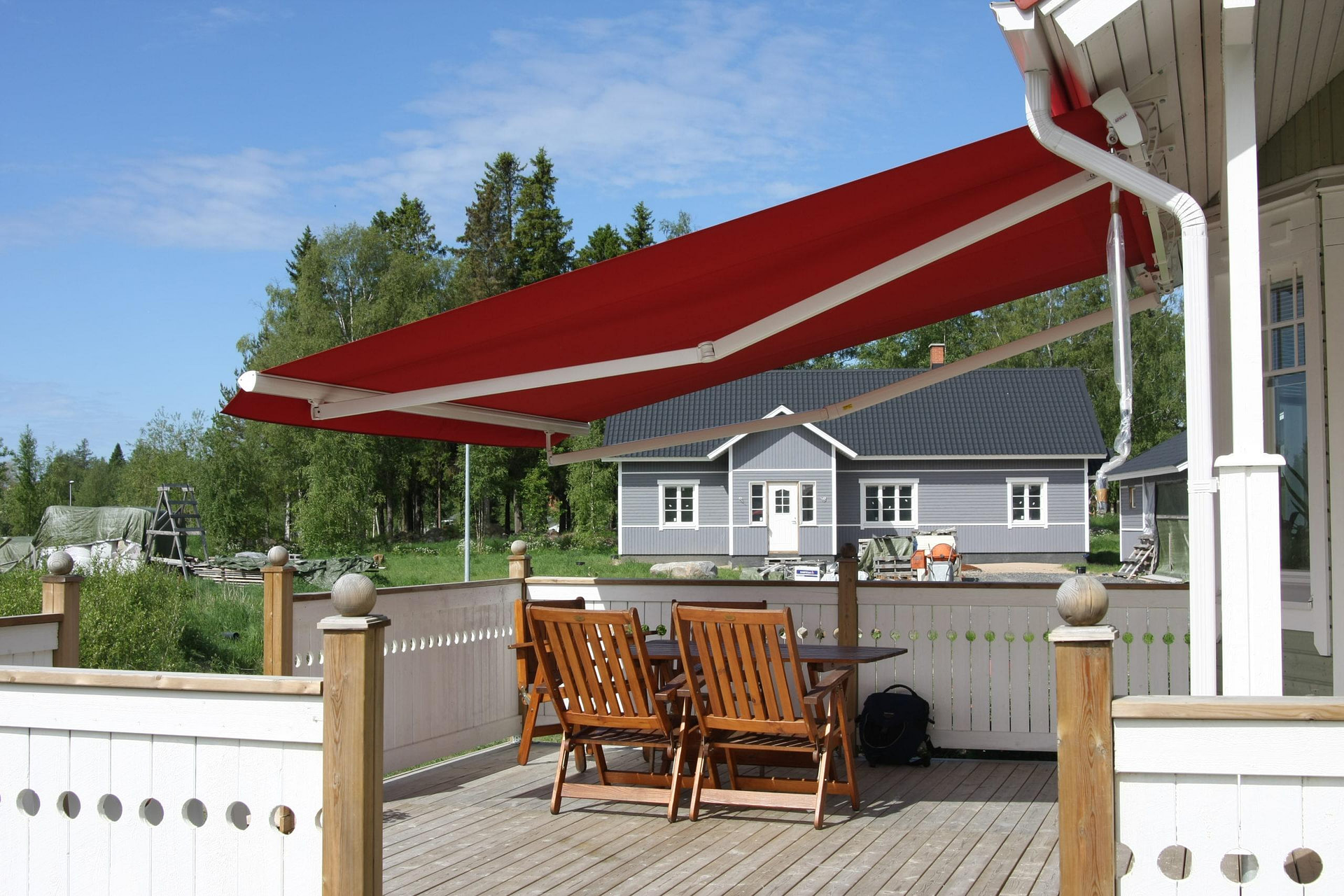

Topline-terassimarkiisi on jämäkkärunkoinen markiisi, mutta tyylikäs muotoilu takaa erinomaisen istuvuuden terassille kuin terassille. Topline terassimarkiisin vakio rungonvärit valkoinen tai harmaa sopivat yleensä kaikkiin käyttötarkoituksiin, mutta markiisin runko voidaan myös maalata mihin tahansa RAL värikartan sävyyn, asiakkaan toiveiden tai arkkitehtuurin mukaisesti.

alk.

Pyydä tarjous

Tuotetiedot

Jämäkkä ja tyylikäs

Topline -terassimarkiisi on jämäkkärunkoinen markiisi, jonka tyylikäs muotoilu takaa erinomaisen istuvuuden terassille kuin terassille. Topline terassimarkiisin vakio rungonvärit valkoinen, harmaa tai antrasiitti sopivat yleensä kaikkiin käyttötarkoituksiin, mutta markiisin runko voidaan myös maalata mihin tahansa RAL värikartan sävyyn, asiakkaan toiveiden tai arkkitehtuurin mukaisesti.

Mittojen mukaan

Topline terassimarkiisia on saatavilla kapeista 1250 mm markiisista – suuriin 172500 mm sarjoihin. Yhden Topline terassimarkiisin maksimileveys on 7000mm, ja maksimiulottumaa markiisilla saadaan jopa 4500mm. Ps. Pienet leveydet rajoittavat myös markiisin ulottumamittaa, esim. leveys 1900mm – maksimiulottuma 2500mm. Kapeat ja kuitenkin suuremmalla ulottumalla valmistetut terassimarkiisit valmistetaan ristikkäisnivelillä.

Rungon käyttöikä yleensä noin 20 vuotta

Topline terassimarkiisissa ylivoimainen etu on sen lujuus – erikoisvahvat nivelvarret takaavat vähintään 70 000 edestakaista liikettä. Markiisin nivelvarressa on 4 murtolujaa teräskaapelia, ja näin ollen markiisin tuuliluokka on maksimi 3 luokkaa. Terassimarkiisin kaikki osat ovat äärimmäisen korroosion kestäviä – rungon käyttöikä onkin yleensä noin 20 vuotta! Alumiiniset osat ovat kromatisoituja, ruuvit ja mutterit oat ruostumatonta terästä.

Markiisikankaan vaihtoväli yleensä n. 10 vuotta

Itse markiisikangas on myös huippulaatuista, ja kankaallekin myönnetään 5 vuoden takuu ompelulle ja kankaan värinpitävyydelle. Markiisikangas kuoseja yli 100 erilaista. Markiisirungon kestävyyden ansiosta kangas on vaihdettavissa; markiisikankaan vaihtoväli yleensä n. 10 vuotta.

Käytettävyys ja kiinnitys

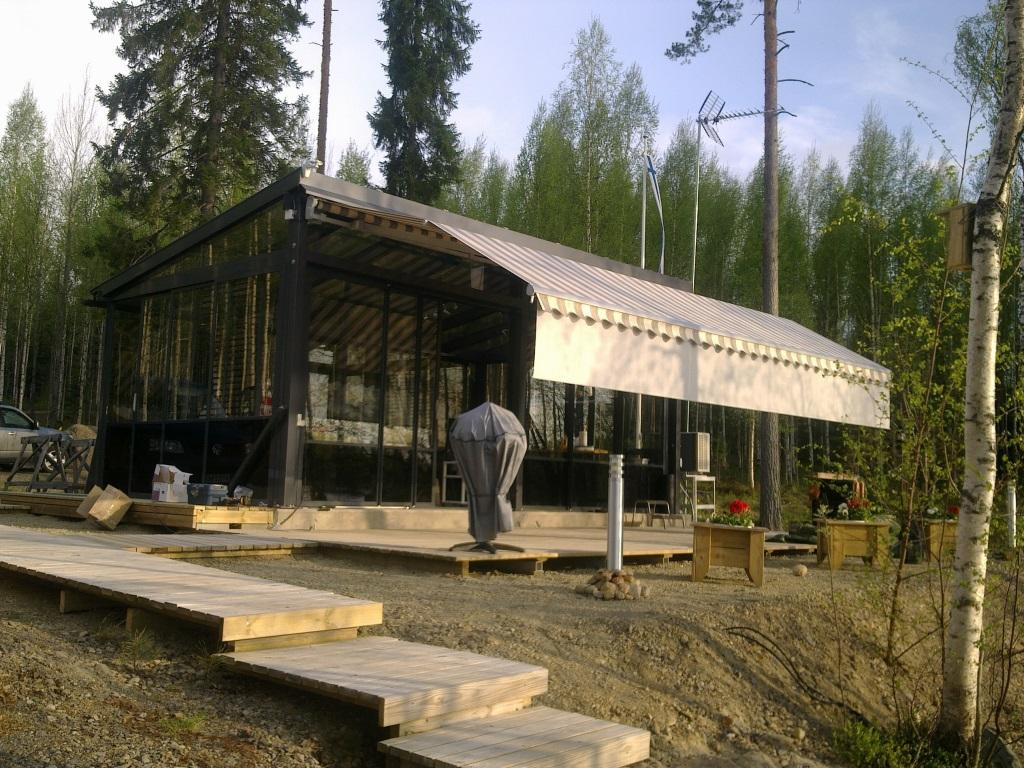

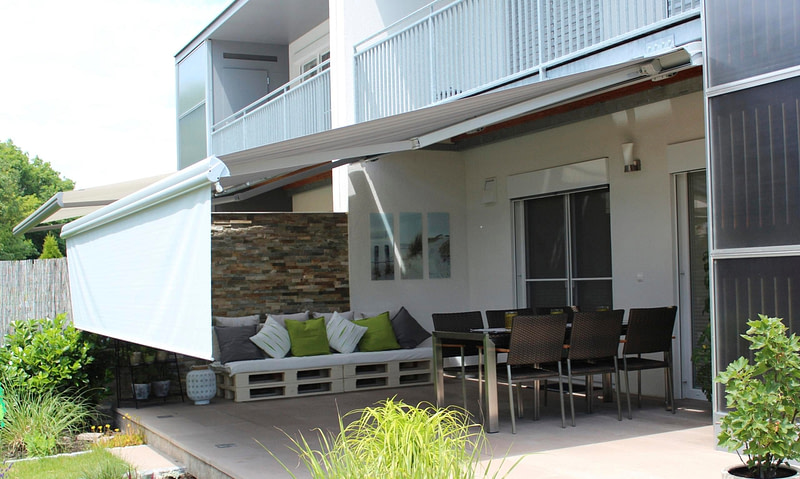

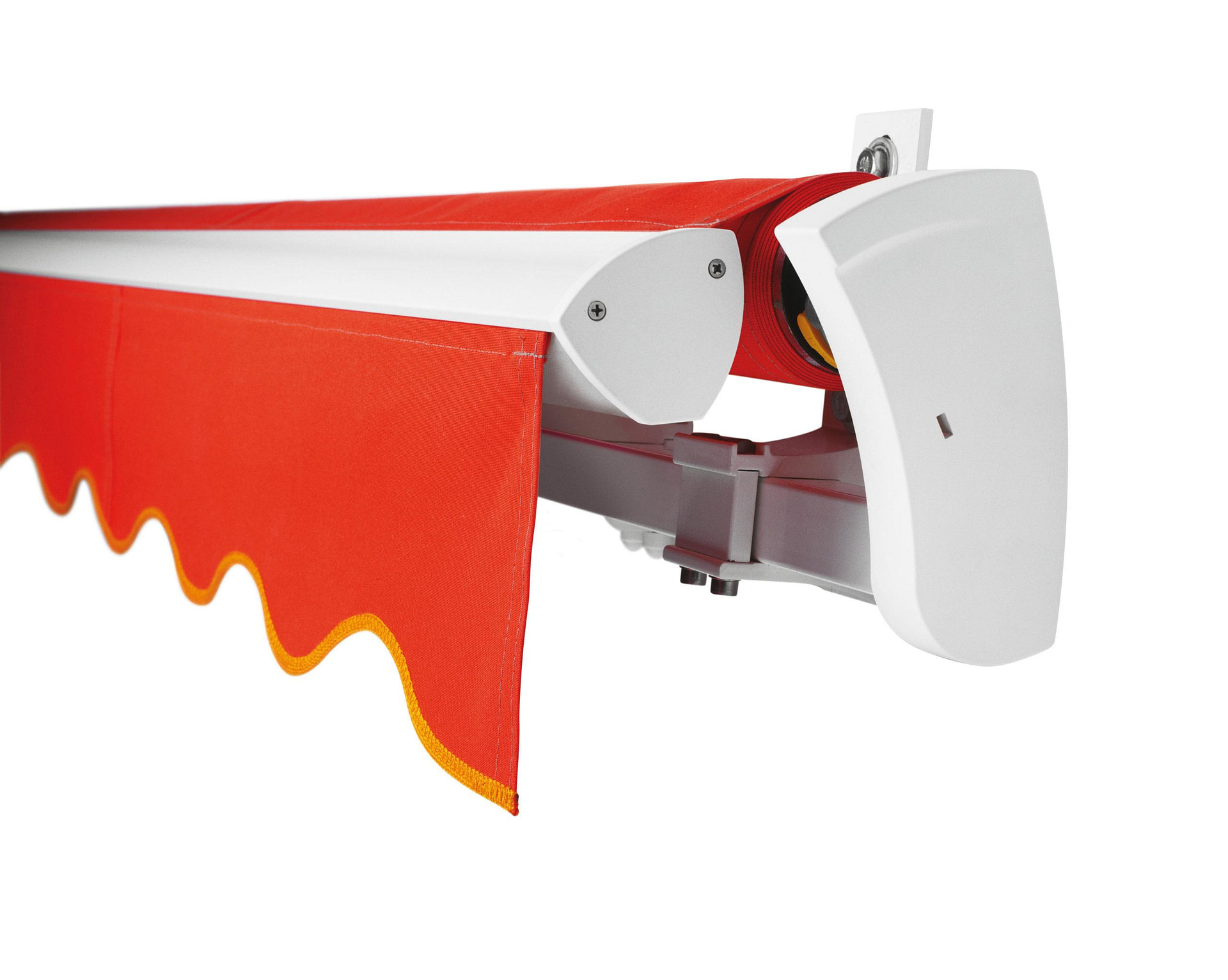

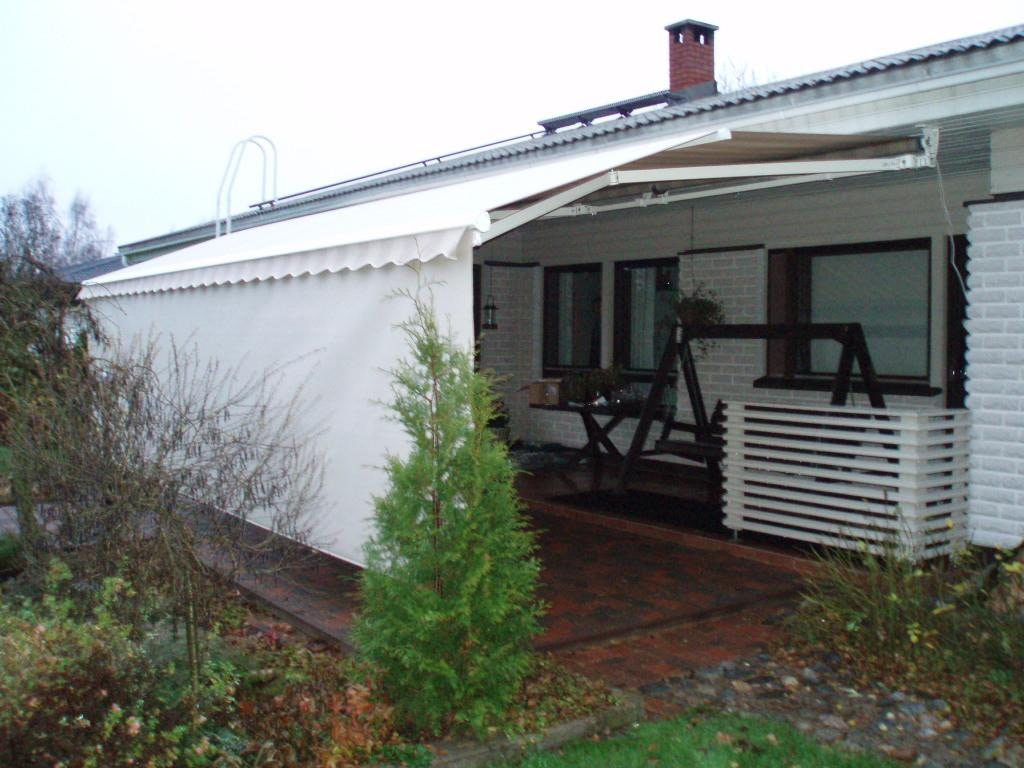

Käytettävissä veivillä, helpommin moottorilla tai jopa tuuli- ja aurinkoautomatiikalla. Topline-markiisi voidaan kiinnittää lujasta 40mm runkoputkesta useilla eri tavoilla. Yksinkertaisen rakenteensa ja pienen komponenttien määrän ansiosta Topline terassimarkiisi on helppo asentaa seinään, kattoon tai kattotuoliin. Kohteisiin, joissa tarvitaan paljon ulottumaa mutta käytettävissä on vain vähän leveyttä, voidaan Topline terassimarkiisi toteuttaa päällekkäisnivelillä. Lisävarusteina Topline terassimarkiisiin saatavana runkoa suojaava kateprofiili ja markiisin etuprofiilista laskeutuva VarioVolant etulippa.

Rungon sävyt

Valkoinen RAL 9010, Harmaa RAL 9006, Antrasiitti harmaa RAL 7016.

Jos vakioväreistä ei löydy sopivaa vaihtoehtoa, voi rungon värin valita yli 200 väriä sisältävästä RAL-värikartasta.

Ambiance Molenaar Roosendaal

Lataa markiisin ostajan opas.

Mitä markiisin ostajan tulisi tietää?
Miten saavuttaa onnistunut lopputulos?

Laadukas markiisi tuo omistajalleen silmäniloa ja tukee kodin optimaalista lämmönsäätelyä. Laadimme oppaan, jotta voit huomioida kaikki oleelliset tekijät markiisin hankinnassa.

Myös asiantuntijamme auttavat sinua mielellään – suunnittelusta toteutukseen.

Tekniset tiedot

Maksimileveys:

Maksimi leveys yksiosaisena: 7 000 mm
Maksimi leveys 2-osaisena: 14 000 mm
Maksimi leveys 3-osaisena: 19 500 mm

Ulottuma / Minimileveys: * päälleikkäis-nivelvarsilla / normaalisti vierekkäisillä nivelvarsilla

1500 mm min. lev. 1250* mm / norm. min.lev. 1980 mm
2000 mm min. lev. 1500* mm / norm. min.lev. 2480 mm
2500 mm min. lev. 1750* mm / norm. min.lev. 2980 mm
3000 mm min. lev. 2000* mm / norm. min.lev. 3480 mm
3500 mm min. lev. 2250* mm / norm. min. lev. 3980 mm
4000 mm min. lev. 2500* mm / norm. min. lev. 4480 mm
4500 mm min. lev. 5000 mm

Ulottuma 4500 mm ei sarjaakytkettävissä.

Kiinnitys seinään, kattoon tai kattotuoliin

Apollo-Topline on helppo ja nopea asentaa.
Kiinnikkeiden paikat voidaan sijoittaa joustavasti runkoputken leveydelle.

Asennuskaltevuuskulma:

5° – 60° seinä- tai kattokannakkeella
5° – 30° päällekkäis nivelvarsilla* seinä- tai kattokannakkeella
Suositeltu kaltevuuskulma vähintään 15°, jotta vesi ei jää markiisin päälle.
Otathan huomioon minimi-kaltevuuskulman jos markiisia käytetään sadesuojana.

HUOM! Markiisin asennuskorkeuteen vaikuttaa kaltevuuskulma sekä markiisin ulottuma.

Suositeltava asennuskorkeus minimikaltevuuskulmalla 15°
Ulottumalla 1500 mm => asennuskorkeus väh. 2750 mm
Ulottumalla 2000 mm => asennuskorkeus väh. 2900 mm
Ulottumalla 2500 mm => asennuskorkeus väh. 3000 mm
Ulottumalla 3000 mm => asennuskorkeus väh. 3150 mm
Ulottumalla 3500 mm => asennuskorkeus väh. 3250 mm
Ulottumalla 4000 mm => asennuskorkeus väh. 3400 mm
Ulottumalla 4500 mm => asennuskorkeus väh. 3550 mm

Topline Markiisikaltevuus

Kaltevuuden säätö

Kaltevuuden säätö on yksinkertaista. Kaltevuuden säätöosat ovat valettua alumiinia.

Rakenne

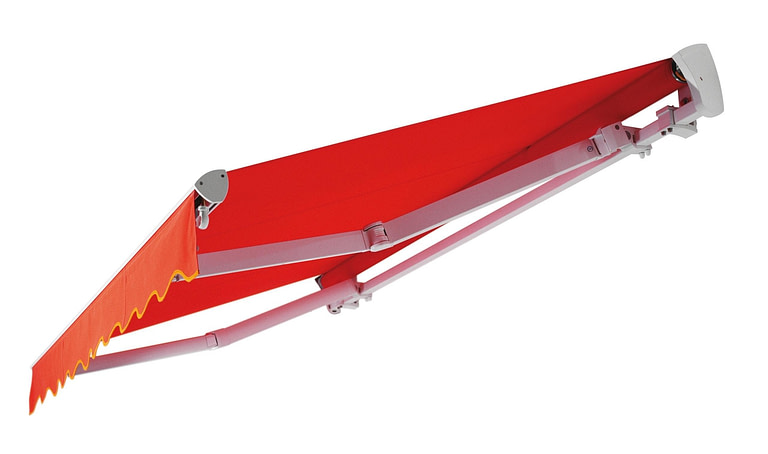

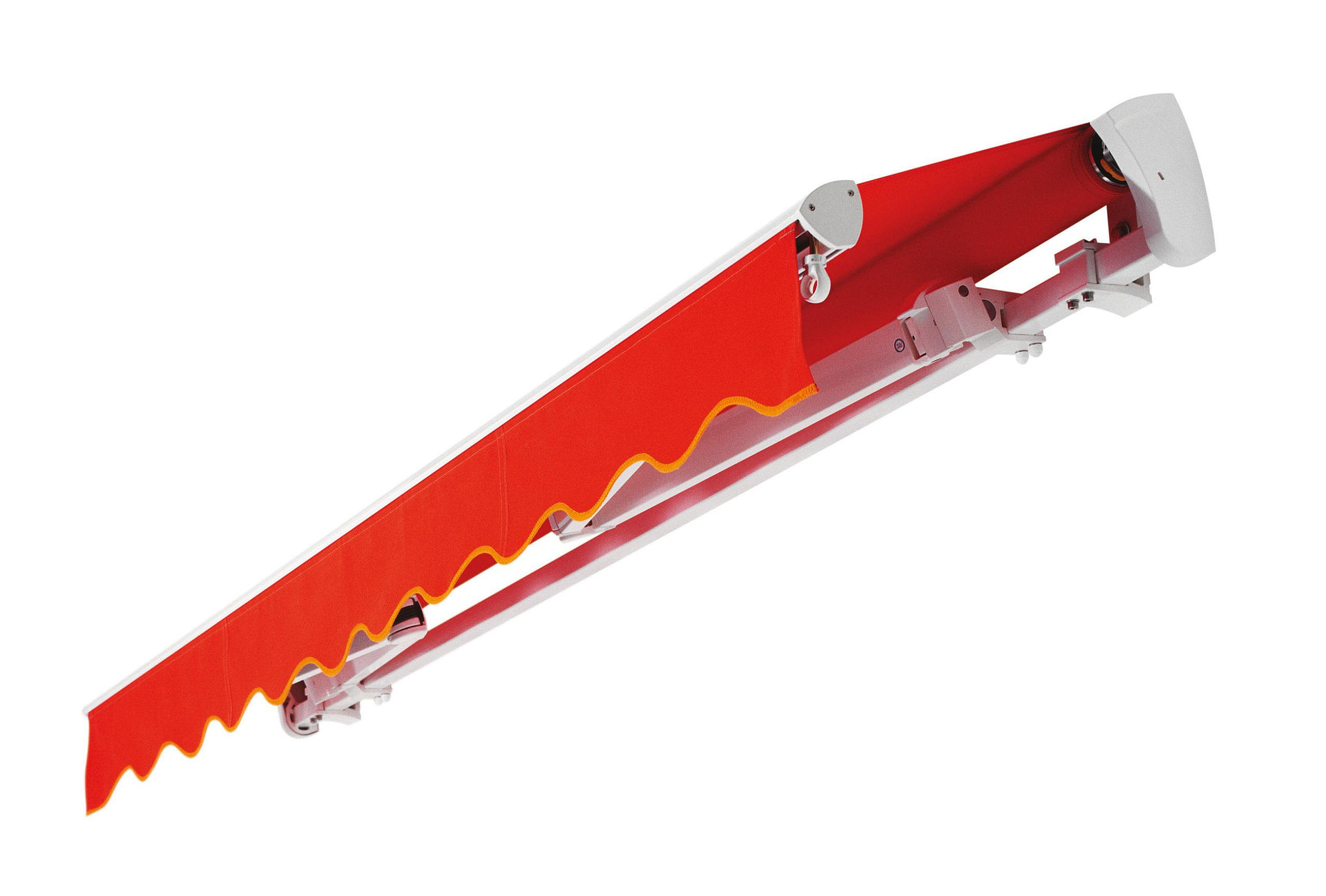

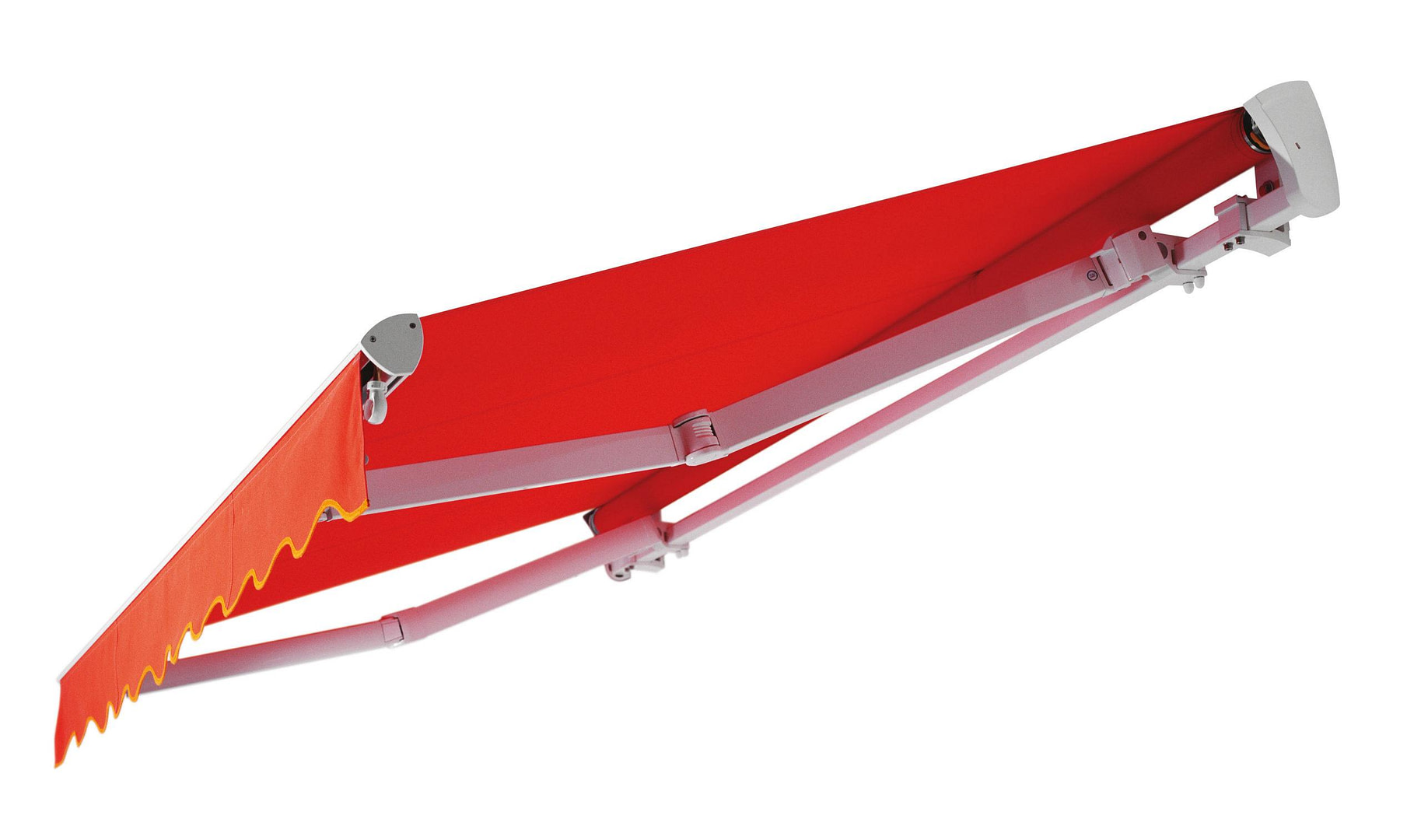

Nivelvarsi – terassimarkiisin ydinosa

  • Apollo-Topline nivelessä on neljä murtolujaa teräskaapelia.
  • Erikoisvahvuuden ansiosta nivelvarsille taataan vähintään 70 000 liikettä.


Riiputuspaino per nivelvarsi:

F = suurin sallittu paino nivelvarren päässä (arvo per nivelvarsi)
Ulottuma / arvo (F)
1500 mm; 120 kg => 240 kg / 2 nivelvarrella
2000 mm; 90 kg => 180 kg / 2 nivelvarrella
2500 mm; 72 kg => 144 kg / 2 nivelvarrella
3000 mm; 60 kg => 120 kg / 2 nivelvarrella
3500 mm; 80 kg => 160 kg / 2 nivelvarrella
4000 mm; 70 kg => 140 kg / 2 nivelvarrella
4500 mm; 62 kg => 124 kg / 2 nivelvarrella

Työntöpaino per nivelvarsipari:

F = suurin sallittu työntövoima nivelvarren päässä (arvo per nivelvarsipari)
Ulottuma / arvo (F)
1500 mm; 65 kg
2000 mm; 72 kg
2500 mm; 80 kg
3000 mm; 91 kg
3500 mm; 99 kg
4000 mm; 100 kg
4500 mm; 90 kg

Tuuliluokka

Standardin DIN EN 13561 mukaisesti
Luokitus välillä 0-3
1500 mm; 3 (tuulenopeus 11-13 m/s)
2000 mm; 3 (tuulenopeus 11-13 m/s)
2500 mm; 3 (tuulenopeus 11-13 m/s)
3000 mm; 3 (tuulenopeus 11-13 m/s)
3500 mm; 3 (tuulenopeus 11-13 m/s)
4000 mm; 3 (tuulenopeus 11-13 m/s)
4500 mm; 2 (tuulenopeus 8-10 m/s)

Apollo Topline – Tekninen tuotekortti (.pdf)

Lisäominaisuudet

Mittausohjeet

Mitoita alue, jonka haluat terassimarkiisin peittävän

  • Mittaa leveys (mitta A)
    • leveys mitta voilla on 125,0 – 700,0 cm välillä
  • Terassin syvyys mitta / Ulottuma (mitta B)
    • Ulottuma mitta on vakio 50 cm välein
    • Jos terassin syvyys on 300 cm – ulottuma on hyvä olla 350 m
      • Swingline markiiseissa 150 – 350 cm välillä
      • Topline markiiseissa 300 – 450 cm välillä
    • Ulottuma mitoissa on minimileveys rajoitukset seuraavasti:
  • Asennuskorkeus:
    Markiisin asennuskorkeus riippuu ulottumasta ja halutusta kaltevuuskulmasta
    Suositeltava asennuskorkeus minimikaltevuuskulmalla 15°
    Ulottumalla 1500 mm => asennuskorkeus väh. 2750 mm
    Ulottumalla 2000 mm => asennuskorkeus väh. 2900 mm
    Ulottumalla 2500 mm => asennuskorkeus väh. 3000 mm
    Ulottumalla 3000 mm => asennuskorkeus väh. 3150 mm
    Ulottumalla 3500 mm => asennuskorkeus väh. 3250 mm
    Ulottumalla 4000 mm => asennuskorkeus väh. 3400 mm
    Ulottumalla 4500 mm => asennuskorkeus väh. 3550 mm
Markiisikaltevuus Swingline Terassimarkiisi
  • HUOMIOI:
    • KIINNITYSPAIKKA: kiinnitys kantavaan rakennusosaan
    • ovet ja ikkunat mahtuvat avautumaan
    • mahdolliset tolpat ja pylväät
